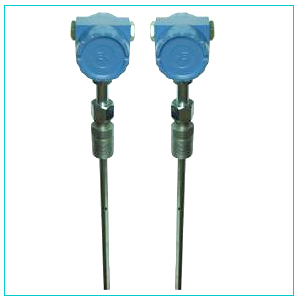

电容式液位计

电容式液位计适用于高温高压、强腐蚀、易结晶、易堵塞等恶劣条件下连续检测各种液体。适合测量污水、酸碱溶液、和锅炉的水位,整机无任何可动或弹性部件，耐冲击、安装方便、可靠性高、精度高。可替代传统的浮球式、投入式、差压式等液位变送器在各种场合下应用。

电容式液位计核心部件采用 的射频电容检测电路经过16位单片机经过 的温度补偿和线性修正，转化成标准电信号（一般为4~20 mA）。可选HART、CANBUS、485通讯协议进行系统组态。全系列变送器都具有自校准功能，用户可通过两个按键进行“零点”、“量程”自动校准，以适应各种复杂场所的不同要求。

产品符合GB3836.4-2000《爆炸性气体环境用电设备 第4部分 本质安全型“i”》和GB3638.1-2000《爆炸性气体环境用电设备 第1部分 通用要求》，防爆标志：ExiaⅡC T6，它适用于0区、1区、2区，含有ⅡA～ⅡC类，T1～T6组爆炸性气体混合物的场所。

电容式液位计特点：

1、结构简单，无任何可动或弹性元部件，因此可靠性极高，维护量极少。一般情况下,不必进行常规的大、中、小维修。

2、多种信号输出，方便不同系统配置。

3、适用于高温高压容器的液位测量，且测量值不受被测液体的温度、比重及容器的形状、压力影响。

4、特别适用于酸、碱等强腐蚀性液体的测量。

5、完善的过流、过压、电源极性保护。

电容式液位计性能：

1、检测范围：0.01~2000m

2、 承压范围： -0.1MPa~32MPa

3、探极耐温：  -50~250℃

4、环境温度: -20~60℃

5、储存温度：-55℃～+125℃

6、输出信号: 4～20mA、4～20mA叠加HART通讯、485通讯、CAN总线通讯

7、 供电电压:  12～28VDC（需经安全栅供电）

8、 固定方式:螺纹安装M20×1.5、M27×2，

法兰安装DN25、DN40、DN50。特殊规格可按要求定制

9、接湿材质:  316不锈钢、1Gr18Ni19Ti或聚四氟乙烯

10、 长期稳定性:  ≤0.2%FS/年，

11、温度漂移：≤0.02%FS/℃（在0～70℃范围内）

12、 防爆等级：本安ExiaⅡC T6  隔爆ExdⅡC T5

13、 防护等级：IP67

14、 本安参数：Ui：28VDC，Ii：93mA，Pi：0.65W，Ci：0.042uf， Li：0mH

电容式液位变送器接线：

变送器为标准二线或三线制仪表，电源（信号）端子位于仪表壳体内的接线侧，信号线应使用屏蔽线或两根纽在一起的双绞线，尽量不要与其它电源线一起通过线管或明线槽，也不可在大功率设备附近穿过。

电容式液位变送器安装与调试:

缆式和杆式液位变送器具有多种安装固定方式，以适应不同现场情况。当现场不能够提供M20×1.5的内螺纹或法兰等工艺设施时，可选择墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择，使您在现场安装时得心应手。

在测量流动性较大的介质时，为防止传感器剧烈摆动，用户可选用配重附件，以起到稳定传感器的作用，加配重时一定要要把配重物体放入容器底部，以免拉坏传感导线 。

在现场环境较恶劣时，用户应选用传感器防护罩来保护传感器，以免被异物损坏或影响测量的准确性。

使用杆式液位变送器时，如果不是金属容器，则需要把变送器的外壳用一根导线接入容器的底部，否则测量不准确。

产品若需要现场调整可采取以下方法：

B：采用智能电路的调试方法：

现场调零------当液位位处于 *低位时，同时按住“Z”键和“S”键8秒钟后同时松开，再将 “Z” 键按一下，输出电流自动调整到4mA。

现场调满------当液位处于 *高位时，同时按住“Z”键和“S”键8秒钟后同时松开，再将“S”键按一下，输出电流自动调整到20mA。

B：采用模拟电路的调试方法：

当液位在下限时，用螺丝刀缓慢旋转“Z”电位器，观察电流表的读数接近4mA。

当液位在上限时，用螺丝刀缓慢旋转“S”电位器，观察电流表的读数接近20mA。

如此反复2-3次以上，直到零点和量程都分别为准确的4mA和20mA。

调整好后，应将变送器的盖子拧紧。
