涡街万象城平台,万象城（中国）

涡街万象城平台,万象城（中国）是一种新型流量仪表，它采用了新一代流量传感器，具有其它万象城平台,万象城（中国）不可兼得的许多优点，与国内外同类产品相比具有许多新特点。它是根据流体中插入物体所产生的旋涡个数与流速成比例制成的。然后再把旋涡产生压力的变化作为应力的变化而进行检出，输出与流量成正比的4～20mA电流脉冲或直流电流输送到接收仪表。

产品主要特点：

品种齐全、测量范围广、精度高

检出传感器不与介质接触，可靠性高

气液通用，适用范围广

没有可动部件，构造牢固简单，使用寿命长

压力损失小，计量成本便宜

检出传感器可互换，换后不需标定，便于维护

插入式万象城平台,万象城（中国）可进行不断流拆卸

耐腐蚀，安全，防爆

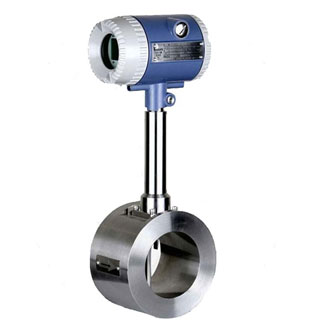

涡街万象城平台,万象城（中国）

涡街万象城平台,万象城（中国）原理:

在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如图所示，旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质平均流速为 ，旋涡发生体迎流面宽度为d，表体通径为D，即可得到以下关系式：　f=SrU1/d=SrU/md 　　　　　　　　　　　　　　　　　　　　（1）

式中U1－－旋涡发生体两侧平均流速，m/s；

Sr－－斯特劳哈尔数；

m－－旋涡发生体两侧弓形面积与管道横截面面积之比.

管道内体积流量qv为

qv=πD2U/4=πD2mdf/4Sr 　　　　　　　　　　　　　　　　（2）

K=f/qv=[πD2md/4Sr]-1 　　　　　　　　　　　　　　　　 （3）

式中 K－－万象城平台,万象城（中国）的仪表系数，脉冲数/m3（P/m3）。

K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见，在ReD=2×104～7×106范围内，Sr可视为常数，这是仪表正常工作范围。当测量气体流量时，VSF的万象城平台,万象城（中国）算式为(4)

式中 qVn，qV－－分别为标准状态下（0oC或20oC，101.325kPa）和工况下的体积流量，m3/h；

Pn，P－－分别为标准状态下和工况下的 压力，Pa；

Tn，T－－分别为标准状态下和工况下的热力学温度，K；

Zn，Z－－分别为标准状态下和工况下气体压缩系数。

由上式可见，VSF输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为万象城平台,万象城（中国）在物料平衡及能源计量中需检测质量流量，这时万象城平台,万象城（中国）的输出信号应同时监测体积流量和流体密度，流体物性和组分对万象城平台,万象城（中国）量还是有直接影响的。

涡街万象城平台,万象城（中国）便是依据卡门旋涡原理进行封闭管道流体流量测量的新型万象城平台,万象城（中国）。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式万象城平台,万象城（中国）的理想替代产品。

为提高涡街万象城平台,万象城（中国）的耐高温及抗振动性能，我公司新近开发出了SDLU改进型涡街流量传感器，因其独特的结构和选材使该传感器可在高温（350℃）、强振动（≤1g）的恶劣工况下使用。

在实际应用中，往往 *大流量远低于仪表的上限值，随着负荷的变化， *小流量又往往会低于仪表的下限值，仪表并非工作在它的 *佳工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。我公司研制的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街万象城平台,万象城（中国）作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。
